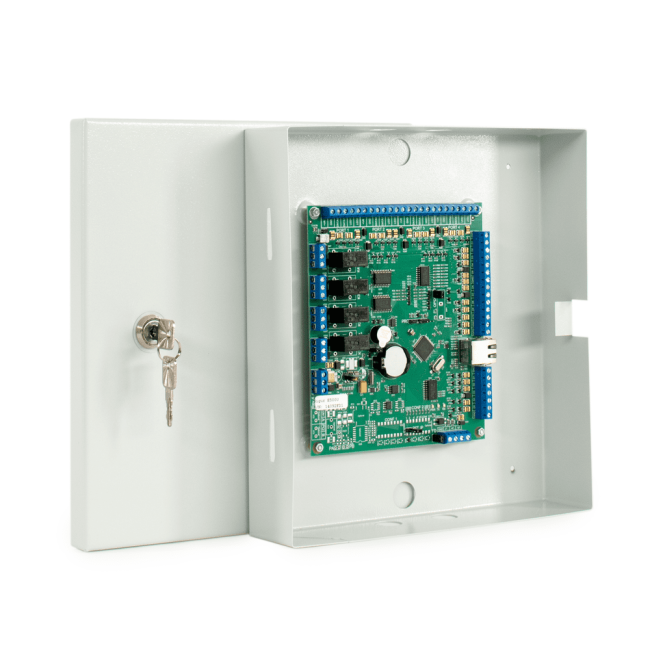

Sigur E500U
(#Sigur E500U)
Наличие: НАЛИЧИЕ УТОЧНЯЙТЕ
Быстрый заказ
Описание Sigur E500U
| Sigur E500U | |
|---|---|
| Параметры и функции | |
| Количество ключей (автономная память) | 7000* |
| Количество событий (автономная память) | 40 000* |
| Количество режимов доступа (автономная память) | 500* |
| Поддерживаемые исполнительные устройства | двери с электромагнитными замками, электромеханическими замками или защелками; допустимое расстояние между контроллером и дверью — до 50 м турникеты; поддерживается импульсное и потенциальное управление; предусмотрено три режима логики обработки датчиков электромеханические калитки любой конфигурации одностворчатые и двустворчатые распашные или откатные ворота и шлагбаумы, оснащенные датчиками обнаружения автомобиля |
| Antipassback и зональный контроль | глобальный Antipassback с настраиваемым временем контроля — при наличии связи с сервером зональный контроль, наблюдение за месторасположением персонала |
| Средства обновлений микропрограмм | микропрограммы обновляются по линии связи с любого клиентского или серверного компьютера, подключенного к СКУД Sigur |
| Индикация |
звуковая индикация работы контроллера и ошибок настройки питания — от сети, от аккумуляторов, нарушение норм напряжения обмена по сети — прием, передача |
| Дополнительно | контроллер может работать без подключения дополнительных устройств для учета рабочего времени |
| Интерфейсы | |
| Связь | один сетевой порт Ethernet, 10 Мбит/с, полудуплексный подключение к IP сети — через активное сетевое оборудование |
| Считыватели | подключение до четырех считывателей: Wiegand-26, Wiegand-34, Wiegand-37, Wiegand-42, Wiegand-58, Touch memory |
| Датчики | подключение до 10 датчиков с выходами «сухие контакты» или «открытый коллектор» (ОК) |
| Клавиатура | Wiegand-4/6/8 |
| Выходы OK | 13, включая линии управления индикаторами считывателей |
| Силовые релейные выходы | 4 реле с контактными группами, работающими на переключение |
| Пожарная сигнализация | двухпроводная линия, гальванически развязанная для подключения нескольких контроллеров к одному шлейфу пожарной сигнализации сигнализация должна обеспечить разрыв подключенного к контроллерам шлейфа при срабатывании |
| Электрические характеристики | |
| Напряжение питания | +9.9… 17.8 В |
| Потребляемый ток | максимум 210 мА |
| Потребляемая мощность | максимум 3 Вт |
| Напряжение срабатывания защиты линии питания | 18 В |
| Предельное коммутируемое напряжение силовых релейных выходов | 30 В |
| Предельный коммутируемый ток силовых релейных выходов | 10 А |
| Предельное коммутируемое напряжение выходов типа ОК | 30 В |
| Предельный коммутируемый ток выходов типа ОК | 0.1 А |
| Цепи защиты контроллера | |
| Питание | защита от перенапряжения и переполюсовки — супрессор защита от перегрузок — самовосстанавливающийся предохранитель независимая защита от перегрузок цепей питания всех считывателей — самовосстанавливающиеся предохранители |
| Линия связи Ethernet | полная гальваническая развязка |
| Входные интерфейсы | двухуровневая защита — супрессор и самовосстанавливающийся предохранитель |
| Выходные интерфейсы | защита всех линий от перенапряжений и перегрузок — супрессор и самовосстанавливающийся предохранитель |
| Основное | |
| Рабочая температура | 0 °C… +45 °C | Относительная влажность воздуха | максимум 85 % при 30 °C |
| Атмосферное давление | 84–106.7 кПа |
| Исполнение | в корпусе |
| Материал корпуса | металл |
| Размер корпуса | 240×260×57 мм |
